►184◄RFID MFRC-522 RC522 IC卡感应模组 Arduino 送S50复旦卡 钥匙
RC522晶片简介：
MF RC522是应用于13.56MHz非接触式通信中高集成度的读写卡晶片，是NXP公司针对“三表”应用推出的一款低电压、低成本、体积小的非接触式读写卡晶片，是智慧仪表和便携式手持设备研发的较好选择。 MF RC522利用了先进的调制和解调概念，完全集成了在13.56MHz下所有类型的被动非接触式通信方式和协议。支持14443A相容应答器信号。数字部分处理ISO14443A帧和错误检测。此外，还支援快速CRYPTO1加密演算法，用语验证MIFARE系列产品。 MFRC522支援MIFARE系列更高速的非接触式通信，双向数据传输速率高达424kbit/s。作为13.56MHz高集成度读写卡系列晶片家族的新成员，MF RC522与MF RC500和MF RC530有不少相似之处，同时也具备许多特点和差异。它与主机间通信采用SPI模式，有利于减少连线，缩小PCB板体积，降低成本。
RFID模块简介：
MF522-AN模块采用Ph
ilipsMFRC522原装晶片设计读卡电路，使用方便，成本低廉，适用于设备开发、读卡器开发等高级应用的用户、需要进行射频卡终端设计/生产的用户。本模块可直接装入各种读卡器模具。模块采用电压为3.3V,通过SPI介面简单的几条线就可以直接与用户任何CPU主机板相连接通信,可以保证模块稳定可靠的工作、读卡距离远； 电气参数简介： 工作电流：13—
26mA/直流3.3V 空
闲电流：10-13mA/直流3.3V 休眠电流：<
80uA峰值电流：<30mA 工作频率：1
3.56MHz 支持的卡类型：mifa
re1 S50、mifare1 S70、mi
fare UltraLight、mifare
Pro、mifare Desfire 尺寸：40mm×60mm 环境工作温度：摄氏-20—80度 环境储存温度：摄氏-40—85度 环境相对
湿度：相对湿度5%—95%
模块介面SPI参数： 数据传输速率：最大1

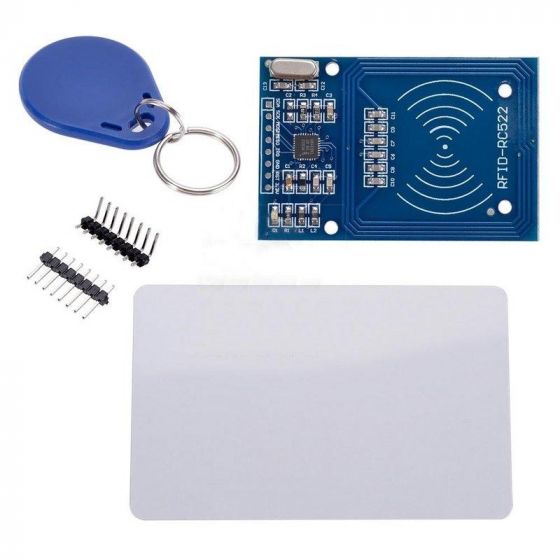

0Mbit/s 发货清单：
RFID-RC522模块一个。 标准S50空白
卡一张。S5
0异形卡一个（如图所示的钥匙扣形状）。
直排、弯排插针各一条。 RFID白卡及
感应扣说明:Mifare
Classic
台湾的停车场使用的感应币，也是Mifare Cl
assic。这种RFID卡内部有1KB的
EEPROM记忆体，为了妥善管理并达到一卡多用的功能，这个记
忆体空间被划分成16个区段（sector
），每个区段有4个区块（block），区段0
的区块0包含卡片的唯一识别码UID(唯读不可改)，也称为「制造商识别码」，Manufacturer Code。 程式设计师可根据不同的应用场合，自行规划储存内容，例如：区段1可储存员工编号、区段2储存部门编号（可限制员工能够进出的区域）、区段3存放停车时间…等等，一张卡片兼具多重识别用途。 Mifare的控制区块（Trailer Block） 个区段的区块3也叫做控制
区块（Sector Trailer, Trailer Block或Security Block），如果把上图的资料结构想像成16层大楼，控制区块相当于每一层楼的密码锁；进、出该层楼必须先输入正确的
密码，而且每层楼都有两组密码。 控制区块包含金钥A和金钥B两组密
码（各6位元组），以及存取控制位元（4位元组，但仅使用前3位元组）。 金钥B预设是可见的，金钥A则因为安全考量，在扫描时，全部显示成00。存取控制位元用于控制区段里的每个区块（区块0到区块3）是否能被存取、写入或其他操作，并且决定要透过金钥A或金钥B来验证。
0xFF0780是控制区块的「出厂预设值」，代表： 金钥A不可见; 若通过金钥A或金钥B验证，即可读取
或写入该区段的区块0~2。 若通过金钥A验证，可读取或改写存取该区段的存取控制位元和金钥B，也能改写金钥A。
| Product Name | ►184◄RFID MFRC-522 RC522 IC卡感应模组 Arduino 送S50复旦卡 钥匙 |
|---|---|
| SKU | ►184◄RFID MFRC-522 RC522 IC卡感應模組 Arduino 送S50復旦卡 鑰匙 |
| Weight | 1.000000 |
| Customizable | No |
| With Built-in Battery | No |
| Warranty | 1 Year Warranty |
| Country Specific | Universal |
| selling_potential | 3 |
| Minimum Order Quantity | No |
| Description | RC522晶片简介： MF RC522是应用于13.56MHz非接触式通信中高集成度的读写卡晶片，是NXP公司针对“三表”应用推出的一款低电压、低成本、体积小的非接触式读写卡晶片，是智慧仪表和便携式手持设备研发的较好选择。 MF RC522利用了先进的调制和解调概念，完全集成了在13.56MHz下所有类型的被动非接触式通信方式和协议。支持14443A相容应答器信号。数字部分处理ISO14443A帧和错误检测。此外，还支援快速CRYPTO1加密演算法，用语验证MIFARE系列产品。 MFRC522支援MIFARE系列更高速的非接触式通信，双向数据传输速率高达424kbit/s。作为13.56MHz高集成度读写卡系列晶片家族的新成员，MF RC522与MF RC500和MF RC530有不少相似之处，同时也具备许多特点和差异。它与主机间通信采用SPI模式，有利于减少连线，缩小PCB板体积，降低成本。 RFID模块简介： MF522-AN模块采用Ph ilipsMFRC522原装晶片设计读卡电路，使用方便，成本低廉，适用于设备开发、读卡器开发等高级应用的用户、需要进行射频卡终端设计/生产的用户。本模块可直接装入各种读卡器模具。模块采用电压为3.3V,通过SPI介面简单的几条线就可以直接与用户任何CPU主机板相连接通信,可以保证模块稳定可靠的工作、读卡距离远； 电气参数简介： 工作电流：13— 26mA/直流3.3V 空 闲电流：10-13mA/直流3.3V 休眠电流：< 80uA峰值电流：<30mA 工作频率：1 3.56MHz 支持的卡类型：mifa re1 S50、mifare1 S70、mi fare UltraLight、mifare Pro、mifare Desfire 尺寸：40mm×60mm 环境工作温度：摄氏-20—80度 环境储存温度：摄氏-40—85度 环境相对 湿度：相对湿度5%—95% 模块介面SPI参数： 数据传输速率：最大1 0Mbit/s 发货清单： RFID-RC522模块一个。 标准S50空白 卡一张。S5 0异形卡一个（如图所示的钥匙扣形状）。 直排、弯排插针各一条。 RFID白卡及 感应扣说明:Mifare Classic 台湾的停车场使用的感应币，也是Mifare Cl assic。这种RFID卡内部有1KB的 EEPROM记忆体，为了妥善管理并达到一卡多用的功能，这个记 忆体空间被划分成16个区段（sector ），每个区段有4个区块（block），区段0 的区块0包含卡片的唯一识别码UID(唯读不可改)，也称为「制造商识别码」，Manufacturer Code。 程式设计师可根据不同的应用场合，自行规划储存内容，例如：区段1可储存员工编号、区段2储存部门编号（可限制员工能够进出的区域）、区段3存放停车时间…等等，一张卡片兼具多重识别用途。 Mifare的控制区块（Trailer Block） 个区段的区块3也叫做控制 区块（Sector Trailer, Trailer Block或Security Block），如果把上图的资料结构想像成16层大楼，控制区块相当于每一层楼的密码锁；进、出该层楼必须先输入正确的 密码，而且每层楼都有两组密码。 控制区块包含金钥A和金钥B两组密 码（各6位元组），以及存取控制位元（4位元组，但仅使用前3位元组）。 金钥B预设是可见的，金钥A则因为安全考量，在扫描时，全部显示成00。存取控制位元用于控制区段里的每个区块（区块0到区块3）是否能被存取、写入或其他操作，并且决定要透过金钥A或金钥B来验证。 0xFF0780是控制区块的「出厂预设值」，代表： 金钥A不可见; 若通过金钥A或金钥B验证，即可读取 或写入该区段的区块0~2。 若通过金钥A验证，可读取或改写存取该区段的存取控制位元和金钥B，也能改写金钥A。 |
| Condition | New |
